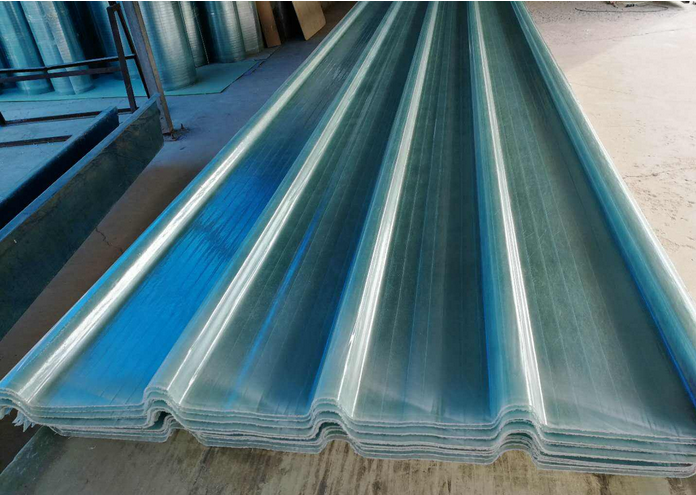

|
FRP采光瓦常見(jiàn)問(wèn)題與解決方法重慶FRP采光瓦常見(jiàn)問(wèn)題與解決方法 1. 透光率不足或黃變 原因：樹(shù)脂透光性差、抗老化劑添加量不足、固化溫度過(guò)高導(dǎo)致樹(shù)脂分解。 解決：選用高透光樹(shù)脂，增加 UV 吸收劑用量（0.5%），優(yōu)化固化溫度曲線（避免局部過(guò)熱）。
2. 制品開(kāi)裂或變形 原因：樹(shù)脂含量過(guò)低、固化不完全、牽引速度過(guò)快導(dǎo)致內(nèi)應(yīng)力殘留。 解決：提高樹(shù)脂含量至 65%，延長(zhǎng)固化時(shí)間（降低牽引速度），成型后進(jìn)行后固化（60℃烘烤 2 小時(shí)）。 3. 表面氣泡或纖維外露 原因：浸膠不充分、模具表面不光滑、膠液粘度太低導(dǎo)致流膠。 解決：調(diào)整浸膠槽樹(shù)脂粘度（添加觸變劑），模具拋光至粗糙度 Ra≤0.8μm，鋪設(shè)表面氈覆蓋纖維。
|
渝公網(wǎng)安備 50022702000879號(hào)
